一、概述

風量范圍：2830-198100 m3/h

風壓范圍：1200-5850 Pa

驅動方式：皮帶（C），直聯(A/D)

機    號：400#～2000#

方向角度：可制成順時針或逆時針，均可制成0°，45°，90°，135°，180°，270°六種角度。

用   途：可用于排除含液氣體；工業廠房排風；防爆排風；汽車工業噴涂車間排風；電子行業除塵；鋼鐵行業鼓風；火核發電；石化行業；垃圾焚燒，C、D式帶散熱葉輪或水冷卻時適用于高溫環境下的烘烤爐、干燥爐及高溫氣體循環, 介質中所含的塵土及硬質細顆粒不大于150mg/m3等。DHF-TH可制作成防爆式（BDHF-55）和防腐式（FDHF-55）

二、產品特點

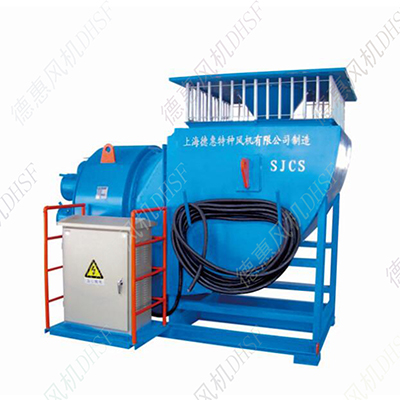

風機結構：風機主要由葉輪部、機殼部、傳動部、集風器、臺座等組成。

1、葉輪

后傾單板葉片，葉片與輪蓋模具壓制成型，精密定位，連續焊接，葉輪成形后經靜、動平衡校正，平衡精度≤5.6級（國標），具有良好的空氣動力性，效率高，噪音低，性能穩定。高轉速時輔以加強筋以增加剛性。

2、機殼

機殼均為對數螺旋結構，采用優質鋼板焊接而成，產品表面經噴涂烘漆處理。

3、集風器

收斂式流線型集風器，磨具壓制成型，整流效果好，效率高，噪音低，并與進口圈制成一體，方便用戶管道聯接。

4、傳動組

德惠自研新式傳動箱，一體式鑄鐵件，軸承同軸度精確，體積小，用油量少，穩定性好，維護簡便。主軸采用45#優質碳鋼精密加工而成，在設計上有充分的安全性和抗疲勞性。三角帶輪均采用優質鑄鐵錐套帶輪，方便維修和保養。

5、臺座

型鋼一體式底座，結構強度大，配用彈簧減振器進行隔震設計，外形美觀，穩定性高。

6、性能

高效區寬，避免因工作點滑動而導致的性能下降；高可靠性設計，安全平穩,使用壽命長。
